MAX5353BCUA是（Maxim）推出的12位低功耗电压输出数模转换器（DAC），采用SPI接口，具有以下关键特性：
具有可配置输出放大器的12位DAC
+5V单电源供电(MAX5352)
+3.3V单电源供电(MAX5353)
低电源电流：
正常工作模式为0.28mA
关断模式为2µA
采用8引脚µMAX封装
上电复位可将DAC输出清零
与SPI/QSPI和MICROWIRE兼容
用于直接光耦合器接口的施密特触发器数字输入
+3.3V MAX5353直接与+5V逻辑进行接口
介绍
MAX5353BCUA器件集成了低功耗、电压输出、12位数模转换器(DAC)和精密输出放大器，采用8引脚µMAX®封装。该DAC采用+3.3V单电源供电，其电源电流消耗均小于280µA。
输出放大器的反相输入可供用户实现特定增益配置、远程检测和高输出电流能力。因此，MAX5353BCUA非常适合用于包括工业过程控制的各种应用。其他特性包括软件关断和上电复位。串行接口与SPI™/QSPI™和MICROWIRE™兼容。MAX5353BCUA具有一个双缓冲输入，采用一个输入寄存器后跟一个DAC寄存器的组织形式。16位串行字将数据加载到输入寄存器中。DAC寄存器可以独立更新，也可以与输入寄存器同时更新。所有逻辑输入均与TTL/CMOS逻辑兼容，并通过施密特触发器进行缓冲，以支持直接与光耦合器进行接口。

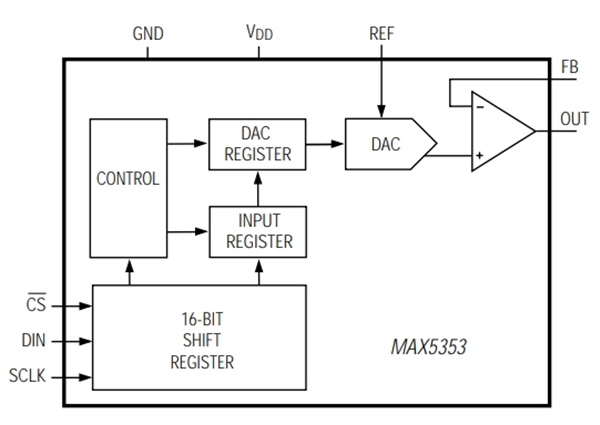

MAX5353BCUA 框图
典型应用
数字增益与失调控制
通用产品
工业过程控制
运动控制
远端工业控制
性能参数
产品：MAX5353BCUA
位数：12
数模转换器数：1
建立时间：14µs（典型值）
输出类型：Voltage - Buffered
差分输出：无
数据接口：SPI
参考类型：外部
电压 - 供电，模拟：3.15V ~ 3.6V
电压 - 供电，数字：3.15V ~ 3.6V
INL/DNL (LSB)：±2（最大），±1（最大）
架构：R-2R
工作温度：0°C ~ 70°C
封装/外壳：8-uMAX/uSOP
安装类型：表面贴装型
