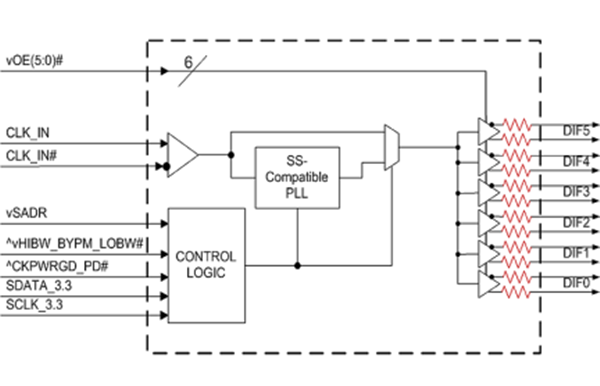

9DBU0641AKILF 是【Renesas】的 1.5V 超低功耗 （ULP） PCIe 系列的成员。9DBU0641AKILF 具有集成输出端接，提供 Zo=100 以直接连接到 100 条传输线。该器件具有 6 个用于时钟管理的输出使能和 3 个可选的 SMBus 地址。
推荐应用
1.5V PCIe Gen1-2-3零延迟/扇出缓冲器(ZDB/FOB)
输出特征
6–1-167 MHz低功率(LP) HCSL DIF pairs w/Zo=100
关键规格
DIF周期间抖动< 50ps
DIF输出到输出偏斜< 60ps
DIF相位抖动符合PCIe Gen1-2-3标准
PCIe Gen3的DIF旁路模式加性相位抖动小于300fs rms
12k-20MHz时，DIF旁路模式加性相位抖动小于350fs rms
9DBU0641AKILF 的主要特点和优势
直接连接到100条传输线；与标准HCSL输出相比，节省了24个电阻
PLL模式下的典型功耗为46mW消除热量顾虑
输出可以选择从1.05到1.5V之间的任何电压供电；最大限度节能
扩频(SS)兼容；允许SS降低EMI
OE#引脚；支持DIF电源管理
兼容HCSL的差分输入；可以由公共时钟源驱动
SMBus可选特性；优化应用的信号完整性
各输出的压摆率
差分输出幅度
引脚/SMBus可选PLL带宽和PLL旁路；针对应用优化PLL
PLL锁定前，输出被阻止；清洁系统启动
设备包含默认配置；设备控制不需要SMBus接口
3.3V兼容SMBus接口支持传统控制器
三个可选的SMBus地址；多个设备可以轻松共享一个SMBus网段
节省空间的40引脚5x5mm VFQFPN最小的电路板空间
基本参数
类型：时钟缓冲器
PLL：是
主要用途：PCI Express（PCIe）
输入：HCSL
输出：LP-HCSL
电路数：1
比率 - 输入:输出：1：6
差分 - 输入:输出：是/是
频率 - 最大值：167MHz
电压 - 供电：1.425V ~ 1.575V
工作温度：-40°C ~ 85°C
安装类型：表面贴装型
封装/外壳：40-VFQFN
9DBU0641AKILF PCI Express®时钟缓冲器满足PCIe第1、2和3代性能要求，使得长寿命设计可以重复使用几代产品。Renesas提供的9DBU0641AKILF PCI Express时钟缓冲器具有PLL零延迟缓冲模式的6种输出配置，可应对几乎所有PCIe应用需求。
