LTC2311CMSE-14：14 位带符号位、5Msps 差分输入 ADC
1、概述

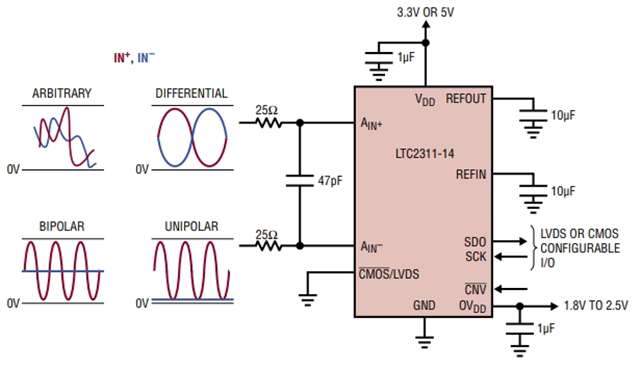

LTC2311CMSE-14是一款低噪声、高速、14 位带符号位逐次逼近型寄存器 (SAR) ADC，其具有差分输入和宽输入共模范围。LTC2311CMSE-14采用单 3.3V 或 5V 工作电源，具有一个 8VP-P 的差分输入范围，从而使其非常适合于那些要求宽动态范围和高共模抑制的应用。LTC2311CMSE-14实现了 ±0.75LSB INL (典型值)、无漏失码 (在 14 位) 和 80dB SNR (典型值)。
LTC2311CMSE-14具有一个内置的低漂移 (20ppm/°C 最大值) 2.048V 或 4.096V 温度补偿型基准，并提供了一个外部 1.25V 缓冲基准输入。另外，LTC2311CMSE-14还拥有一个支持 CMOS 或 LVDS 的高速 SPI 兼容型串行接口。5Msps 的高吞吐速率和单周期延迟特性使 LTC2311CMSE-14 成为众多高速应用的理想选择。LTC2311CMSE-14在采用一个 5V 电源时仅消耗 50mW 功率，并提供了打盹和睡眠模式以将功耗降低至 5μW，从而达到在待用期间进一步省电的目的。
2、LTC2311CMSE-14的主要特性包括：
吞吐速率：5Msps
保证±0.75LSB INL（典型值）、±2LSB INL
保证14位、无失码
具有宽输入共模范围的8VP-P差分输入
80dB SNR（典型值，fIN = 2.2MHz）
–90dB THD（典型值，fIN = 2.2MHz）
保证工作温度范围为–40°C至125°C
3.3V或5V单电源
低漂移（最大20ppm/°C）2.048V或4.096V内部基准电压源，带1.25V外部基准电压源输入
I/O电压范围：1.8V至2.5V
兼容CMOS或LVDS SPI的串行I/O
功耗：50mW（VDD = 5V，典型值）
小型16引脚(4mm × 5mm) MSOP封装
符合AEC-Q100标准，适用于汽车应用
3、应用领域
LTC2311CMSE-14适用于各种需要高精度和高速转换的应用，如通信、工业控制、测试测量等。其宽共模输入范围和低噪声特性使其在要求严格的应用中表现出色。
4、LTC2311CMSE-14的主要规格如下：
位数：14
采样率（每秒）：5M
输入数：1
输入类型：差分
数据接口：LVDS - 串行，SPI
配置：S/H-ADC
比率 - S/H:ADC：1：1
A/D 转换器数：1
架构：SAR
参考类型：外部，内部
电压 - 供电，模拟：3.13V ~ 3.47V，5V
电压 - 供电，数字：3.13V ~ 3.47V，5V
特性：-
工作温度：0°C ~ 70°C
封装/外壳：16-MSOP
安装类型：表面贴装型
