LTC2500IDKD-32 32位过采样ADC采用单个2.5V电源供电，支持高达1MHz的采样率，适用于各种需要高精度测量的应用场景。
一、详情
LTC2500IDKD-32是一款低噪声、低功率、高性能 32 位 ADC，其具有一个集成的可配置数字滤波器。该器件采用单个 2.5V 电源供电工作，具有一个高达 ±VREF 的全差分输入范围，且 VREF 的变化范围从 2.5V 至 5.1V。LTC2500IDKD-32支持 0V 至 VREF 的宽共模范围，从而简化了模拟信号调理要求。
LTC2500IDKD-32同时提供两个输出代码，包括一个32位数字滤波高精度低噪声代码和一个32位无延迟复合代码。可配置数字滤波器通过对来自SAR ADC内核的数据流实施低通滤波和降频采样以减少测量噪声，因此产生了32位滤波输出代码。32位复合代码由一个超范围检测位、一个代表差分输入电压的24位代码和一个代表共模输入电压的7位代码组成。每个转换周期都提供32位复合代码，从而消除了延迟周期。
数字滤波器是可高度地配置 (通过 SPI 兼容型接口来进行)，并具有许多适合多种应用的独特滤波器类型。数字低通滤波器放宽了对于模拟抗混叠的要求。采用 SYNC 引脚可以很容易地实现多个 LTC2500-32 器件的同步。
一、主要特性
±0.5ppm INL (典型值)
在 1Msps 时 SNR 的典型值为 104dB
在 61sps 时动态范围的典型值为 148dB
保证 32 位，无漏失码
具同步功能的可配置数字滤波器
放宽的抗混叠滤波器要求
双输出 32 位 SAR ADC
32 位数字滤波低噪声输出
24 位差分 + 7 位共模 1Msps 输出和超范围检测功能
宽输入共模范围
保证工作至 85°C
1.8V 至 5V SPI 兼容型串行 I/O
低功率：24mW (在 1Msps)
24 引脚 7mm x 4mm DFN 封装
三、应用场景
LTC2500IDKD-32适用于需要高精度测量的各种场景，包括：
地震学和能源勘探：用于数据采集和处理。
自动化测试设备：在工业自动化中提供高精度的信号转换。
高准确度仪表：用于需要高精度测量的仪器仪表。
四、技术规格
LTC2500IDKD-32的主要规格包括：
分辨率：32 bit
通道数量：1 Channel
接口类型：SPI
采样比：1 MS/s
输入类型：Differential
结构：SAR
模拟电源电压：2.5 V
数字电源电压：1.71 V to 5.25 V
SNR – 信噪比：104 dB
最小工作温度：- 40 C
最大工作温度：+ 85 C
封装 / 箱体：DFN-24
INL - 积分非线性：+/- 0.5 ppm
转换器数量：1 Converter
Pd-功率耗散：24 mW
产品类型：ADCs - Analog to Digital Converters
参考类型：External
参考电压：2.5 V to 5.1 V
SFDR - 无杂散动态范围：128 dB
关闭：No Shutdown
SINAD - 信噪和失真率：104 dB
THD - 总谐波失真：- 120 dB
类型：Oversampling ADC
单位重量：894.062 mg

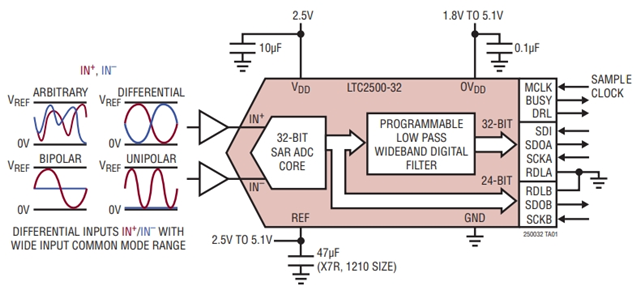

LTC2500IDKD-32 典型应用图

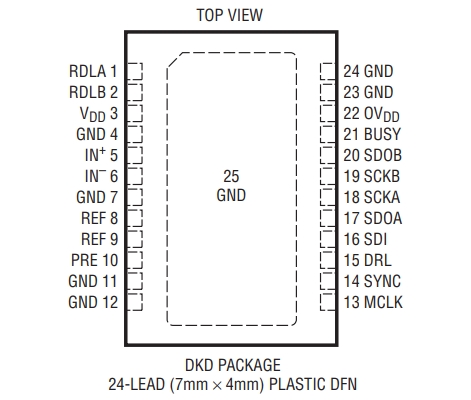

LTC2500IDKD-32 引脚图
