TPS53015DGSR器件是TI推出的一款单通道、自适应导通时间 D-CAP2 ™模式同步降压控制器。该器件使系统设计人员能够以经济高效、低外部组件数和低待机电流的解决方案来完善包含各种终端设备电源总线稳压器的套件。其技术特性如下：
D-CAP2™模式控制
快速瞬态响应
无需外部组件即可实现环路补偿
与陶瓷输出电容器兼容
高初始基准精度 (±1%)
宽输入电压范围：4.5V 至 28V
输出电压：0.77V 至 7V
低侧 RDS(on) 无损电流检测
固定软启动时间：1.4ms
非灌电流预偏置软启动
开关频率：500kHz
逐周期过流限制控制
自动跳跃 Eco-Mode™确保在轻载时保持高效率
电源正常状态输出
OCL/OVP/UVP/UVLO/TSD 保护
带有集成式升压 PMOS 开关的自适应栅极驱动器
热补偿 OCP，4000ppm/°C
10 引脚 VSSOP
此外，TPS53015DGSR的主控制环路采用 D-CAP2 模式控制，无需外部补偿组件即可实现极快的瞬态响应。自适应接通时间控制功能可支持较高负载条件下的 PWM 模式与 轻负载下的 Eco-mode™运行模式间的无缝转换。Eco-mode 运行模式使该器件能够在较轻负载条件下保持高效率。该器件也能适应低等效串联电阻 (ESR) 输出电容器（例如 POSCAP 或 SP-CAP）和超低 ESR 陶瓷电容器。TPS53015DGSR具有 4.5V 至 28V 的输入电压和 0.77V 至 7V 的输出电压，可实现便捷高效运行。
TPS53015DGSR采用 3mm × 3mm 10 引脚 VSSOP (DGS) 封装，额定环境温度范围为 –40°C 至 85°C。

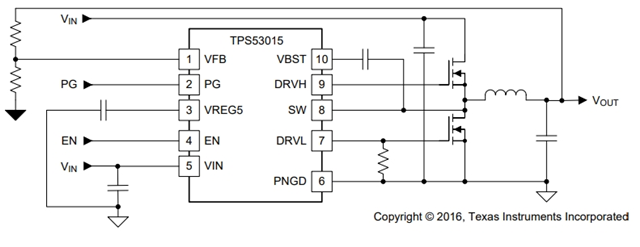

典型应用
TPS53015DGSR可用于多种应用的低功率系统负载点调节
– 数字电视电源
– 网络家庭终端设备
– 数字机顶盒 (STB)
– DVD 播放器 / 录像机
– 游戏机和其他
基本参数
产品：TPS53015DGSR
输出类型：晶体管驱动器
功能：降压
输出配置：正
拓扑：降压
输出数：1
输出阶段：1
电压 - 供电 (Vcc/Vdd)：4.5V ~ 28V
频率 - 开关：500kHz
占空比（最大）：-
同步整流器：是
时钟同步：无
串行接口：-
控制特性：使能，电源良好
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
器件封装：10-VSSOP
