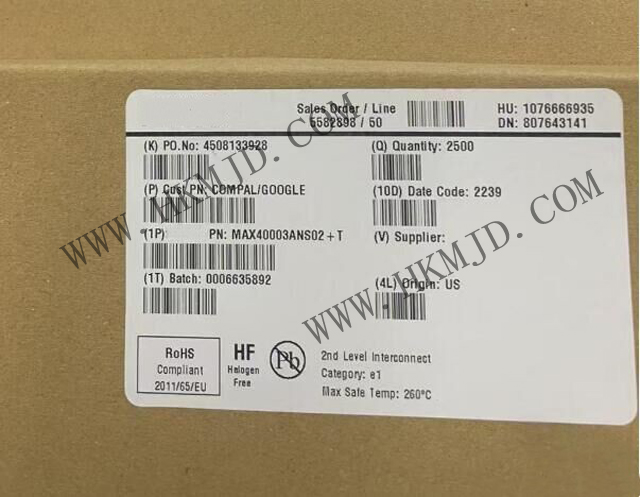

深圳市明佳达电子有限公司供应 Maxim MAX40003ANS02 600nA 纳米功耗 4凸点模拟比较器
深圳市明佳达电子有限公司作为专业的电子元器件供应商，供应Maxim的
MAX40003ANS02超低功耗模拟比较器。这款模拟比较器以其600nA的纳米级功耗和仅0.73mm x 0.73mm的微型封装，为空间和功耗敏感的应用提供了理想选择。
【产品概述】
MAX40003ANS02静态电源电流典型值仅为500nA，最大不超过1.1μA，能够显著延长便携设备的电池寿命。
MAX40003ANS02采用微小的4凸块晶圆级封装（WLP），尺寸仅为0.73mm x 0.73mm，约占两个0402电阻的面积，非常适合电路板空间紧张的应用。
MAX40003ANS02的工作电压范围从1.7V至5.5V，输入电压范围则宽达0.1V至5.5V，且与电源电压无关。即使在断电情况下（VCC或外部VREF=0V），输入端也能保持高阻抗状态。
MAX40003ANS02还提供工厂修整的基准电压选项（0.2V、0.5V、0.9V、1.222V），节省了外部基准所需的空间和成本。
【核心特性】
MAX40003ANS02是一款单路比较器，它集成了多项先进特性，使其在众多比较器中脱颖而出。
极致节能与高效能
纳米级功耗：
MAX40003ANS02最引人注目的特性是其仅为500nA的典型电源电流消耗（最大值为1.1μA），堪称“纳米功耗”器件。这种极低的功耗使得它在需要持续监控的应用中能显著延长电池寿命。
宽电源电压范围：MAX40003ANS02支持1.7V至5.5V的电源电压范围。这使得它能够灵活适用于1.8V、2.5V、3V和5V等各种电源系统，提高了设计灵活性。
宽输入电压范围：MAX40003ANS02的输入电压范围达到0.1V至5.5V，且与电源电压无关。即使在断电情况下（VCC或外部VREF = 0V），输入端也能保持高阻抗状态，增强了系统的可靠性。
精密比较与快速响应
内部电压基准：
MAX40003ANS02提供了工厂修整的精密基准电压选项，包括0.2V、0.5V、0.9V和1.222V等多种选择。这节省了外部基准所需的空间和成本。
快速的响应能力：虽然MAX40003ANS02是一款超低功耗比较器，但它仍然提供了9μs的典型传播延迟，在功耗和速度之间取得了良好平衡。
内置滞后功能：MAX40003ANS02提供了8mV的内置滞后。这有效防止了在输入电压临界点附近的振荡，提高了输出稳定性，减少了误触发。
卓越的鲁棒性与抗干扰能力
高RF抗扰度：MAX40003ANS02具有内部滤波功能，提供了高射频抗扰度。这对于工作在复杂电磁环境中的便携式设备尤为重要。
良好的电源抑制性能：
MAX40003ANS02具有最小70dB的PSRR（电源抑制比）。这使其能够有效抑制电源噪声，保证比较结果的准确性。
【性能参数详解】
MAX40003ANS02具有8mV的典型滞后，这有助于防止输入噪声导致的输出振荡，提高了系统稳定性。
输入失调电压最大为10mV@3.3V，输入偏置电流最大仅为30nA，确保了比较精度。电源抑制比（PSRR）最小为70dB，有助于降低电源噪声对比较结果的影响。
MAX40003ANS02采用开漏输出结构，输出可上拉至高于VCC的电压，方便实现电平转换功能。
工作温度范围覆盖-40°C至+125°C，满足各种恶劣环境条件下的应用需求。
【封装与安装】
MAX40003ANS02采用了4凸块晶圆级封装（WLP），尺寸仅为0.73mm×0.73mm。这种封装大小大约相当于两个0402封装的电阻，几乎不占用电路板空间，为高度集成化的便携设备提供了极大便利。
晶圆级封装（WLP）允许将集成电路面朝下连接到印刷电路板（PCB），芯片的焊盘通过单个焊球连接到PCB焊盘。这种技术与其他基于球栅阵列、引线和层压板的CSP不同，没有键合线或中介层连接。其主要优点是最小化了IC至PCB板的电感，同时还减小了封装尺寸和制造周期时间，并增强了导热特性。
对于PCB设计和组装工艺，Maxim提供了详细的指南：PCB焊盘表面处理推荐使用化学镀镍沉金（ENIG）；对于所有焊料凸点栅格阵列封装，非阻焊层定义（NSMD）焊盘始终优于阻焊层定义（SMD）焊盘；建议在所有焊盘之间使用阻焊层。
【应用领域】
移动消费电子
在智能手机、媒体播放器和笔记本电脑等设备中，MAX40003ANS02可用于电源监控、电池管理、接口检测等功能。其微小尺寸和超低功耗特性使其非常适合这些空间和能耗敏感的应用。
便携医疗设备
便携式医疗设备如心率监测器、血糖仪、便携式诊断设备等，对元器件的功耗和可靠性要求极高。MAX40003ANS02的低功耗和高精度特性使其在这些应用中表现出色。
电子玩具与便携仪器
电子玩具和便携式仪器仪表通常需要长时间电池供电，同时又要保持小巧体积。
MAX40003ANS02的纳米功耗和微小封装完美契合这些需求。
