854S01AKILF是（Renesas）推出的一款时钟多路复用器芯片，采用16-VFQFN封装，支持2:1差分输入/输出转换，最高频率可达2.5 GHz。以下是854S01AKILF的核心参数：
类型：多路复用器
电路数：1
比率 - 输入:输出：2：1
差分 - 输入:输出：是/是
输入：LVDS，LVPECL
输出：LVDS
频率 - 最大值：2.5 GHz
电压 - 供电：3.135V ~ 3.465V
工作温度：-40°C ~ 85°C
安装类型：表面贴装型
封装/外壳：16-VFQFN
详情

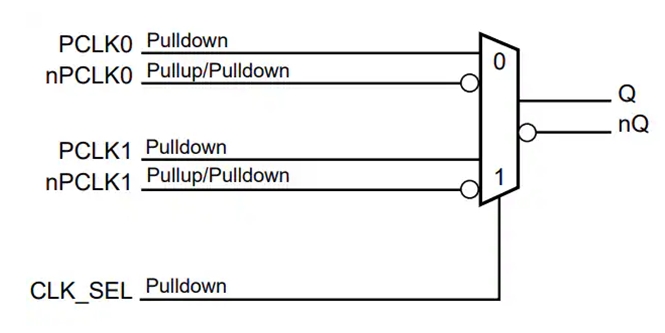

854S01AKILF设计为高性能 2：1 差分转 LVDS 多路复用器，可通过接受 LVPECL、LVDS 或 CML 电平的差分输入执行差分转换。854S01AKILF使用 nPCLK0 和 nPCLK1 上的电阻偏置网络将 LVCMOS/LVTTL 输入信号转换为 LVDS 电平。该器件具有2：1 LVDS MUX和一个LVDS输出对，最大输入/输出频率为2.5GHz，RMS附加相位抖动为0.06ps（典型值），传播延迟为600ps（最大值）。该854S01AKILF多路复用器采用小型 3mm x 3mm 16-VFQFN 封装，非常适合空间受限的电路板。
854S01AKILF主要特点包括：
2：1 LVDS 多路复用器
一个LVDS输出对
可接受两个差分时钟输入（LVPECL、LVDS、CML）
2.5GHz 最大输入/输出频率
通过在nPCLK0、nPCLK1上使用电阻偏置网络，将LVCMOS/LVTTL输入信号转换为LVDS电平
0.06ps（典型值）RMS附加相位抖动
600ps（最大）传播延迟
350ps（最大）零件间偏斜
全 3.3V 电源模式
-40°C 至 85°C 环境工作温度
采用无铅 （RoHS 6） 封装
典型应用
854S01AKILF适用于高速时钟信号处理场景，符合 RoHS3 环保标准，湿度敏感等级为3（168小时）。
