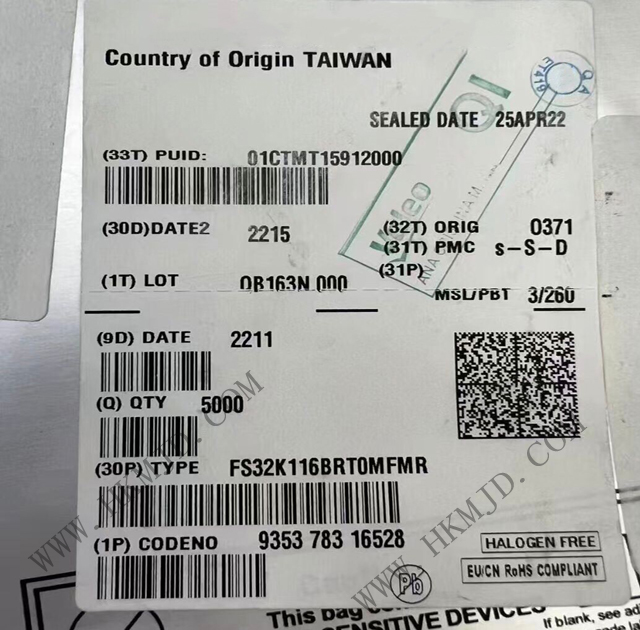

供应 NXP FS32K116BRT0MFMR 低功耗 S32K116 48MHz 汽车微控制器



随着汽车电气化和智能化的加速发展，对高性能、低功耗汽车级微控制器（MCU）的需求持续增长。深圳明佳达电子有限公司作为全球领先的电子元器件分销商，现推出NXP FS32K116BRT0MFMR汽车级微控制器。该产品属于S32K1xx系列，基于Arm® Cortex®-M0+内核，专为汽车电子应用（如车身控制和新能源电动驱动系统）设计。其主要优势包括低功耗、高集成度及功能安全。



FS32K116BRT0MFMR产品概述

FS32K116BRT0MFMR是NXP S32K1系列中一款经济型32位汽车级MCU，搭载48MHz Arm Cortex-M0+核心，实现了性能与功耗之间的卓越平衡。FS32K116BRT0MFMR 采用 32-LQFP（7x7mm）封装，内置 128KB 闪存和 16KB SRAM，支持 CAN、LIN、SPI 和 I2C 等多种汽车通信接口。该器件完全符合 AEC-Q100 等级 1 汽车认证标准，工作温度范围为 -40°C 至 125°C，适用于严苛的汽车环境。



FS32K116BRT0MFMR 32 位微控制器（MCU）基于 Arm® Cortex®-M 架构，并内置基本加密安全引擎。FS32K116BRT0MFMR在内存和外设方面具有可扩展性，确保符合ISO 26262标准规定的ASIL B级功能安全性能。



FS32K116BRT0MFMR规格

系列：S32K11x

核心：ARM Cortex M0+

程序存储器容量：128 kB

数据总线宽度：32 位

ADC 分辨率：12 位

最大时钟频率：48 MHz

I/O 引脚数量：28 个 I/O

数据 RAM 容量：17 kB

供电电压 - 最小值：2.7 V

供电电压 - 最大值：5.5 V

最低工作温度：-40°C

最高工作温度：+125°C

模拟供电电压：2.7 V 至 3 V，3 V 至 5.5 V

DAC 分辨率：8 位

数据 RAM 类型：SRAM

数据 ROM 容量：2 kB

数据ROM类型：EEPROM

I/O电压：3.3 V，5 V

接口类型：I2C、I2S、LIN、PWM、SPI、UART

ADC通道数：13个通道





FS32K116BRT0MFMR核心特性

低功耗架构设计是FS32K116BRT0MFMR的核心特性：

多种低功耗模式：支持 RUN、WAIT、STOP 和 VLPR（超低功耗运行）模式

动态电压和频率调节（DVFS）：根据负载调整运行频率和电压

快速唤醒机制：从低功耗模式唤醒的时间少于 5μs

典型工作功耗：在 48 MHz 频率下全速运行时仅消耗 4.5 mA 电流



FS32K116BRT0MFMR 丰富的周边集成显著简化系统设计：

通信接口：2 个 FlexCAN（支持 CAN 2.0B）、1 个 LIN、2 个 SPI、2 个 I2C

模拟前端：16 通道 12 位 1 Msps ADC，2 个 12 位 DAC

定时器：2 个 16 位 FlexTimers（支持 PWM），1 个周期中断定时器（PIT）

安全特性：硬件 CRC 模块，独立看门狗，时钟监控单元



FS32K116BRT0MFMR 的功能安全和信息安全符合汽车电子的严格要求：

符合 ISO 26262 ASIL B 功能安全等级

内置内存保护单元（MPU）和闪存错误校正码（ECC）

支持安全启动和固件完整性验证

提供硬件加密加速器 （可选）



FS32K116BRT0MFMR 的目标应用领域

由于其可靠性、低功耗和成本效益，FS32K116BRT0MFMR 广泛应用于各种汽车电子系统：



1. 车身控制模块（BCM）

门控制（车窗升降、门锁驱动）

前照灯控制（前照灯、转向信号灯、车内照明）

挡风玻璃雨刷和洗涤器控制

座椅和方向盘调节



2. 新能源汽车电动驱动系统

电池管理系统（BMS）主控单元

车载充电器（OBC）控制

低压DC-DC转换器控制

热管理系统控制



3. 车载网络节点

CAN/LIN网关节点

传感器数据采集单元

执行器驱动控制

区域控制器



4. 工业控制应用

工业传感器接口

小型电机控制

人机界面（HMI）

数据采集系统
