8V19N490-19BDGI是（Renesas）推出的一款JESD204B/C 时钟抖动衰减器，采用两级 PLL 架构，支持 JESD204B 子类0和1时钟标准。 以下是其核心参数：
类型：漂移衰减器
PLL：是
输入：LVDS，LVPECL
输出：LVDS，LVPECL
电路数：1
比率 - 输入:输出：4：18
差分 - 输入:输出：是/无
频率 - 最大值：2GHz
分频器/倍频器：是/无
电压 - 供电：3.3V
工作温度：-40°C ~ 85°C
安装类型：表面贴装型
封装/外壳：100-TBGA
概述
8V19N490-19BDGI是一款完全集成的 FemtoClock® NG 抖动衰减器和时钟合成器，是用于无线基站无线电设备板的调理和频率/相位管理的高性能时钟解决方案。8V19N490-19BDGII经过优化，可提供出色的相位噪声性能，满足 GSM、WCDMA、LTE 和 LTE-A 无线电板实施的要求。 该器件支持 JESD204B 子类 0 和 1 时钟。

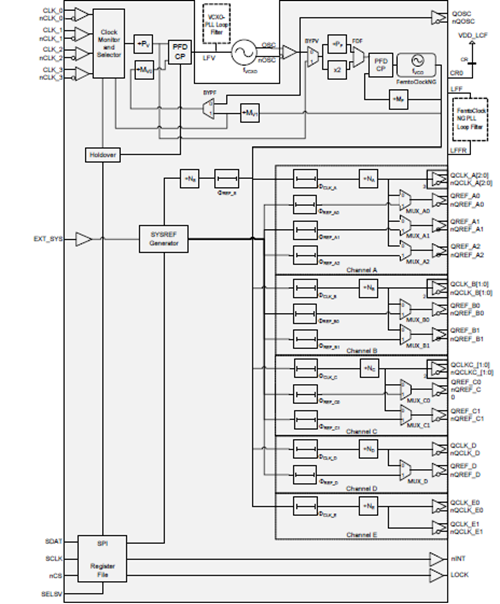

两级 PLL 架构支持抖动衰减和倍频。 第一级 PLL 是抖动衰减器，使用外部 VCXO 来实现最佳的相位噪声特性。 第二级 PLL 锁定 VCXO-PLL 输出信号并合成目标频率。
8V19N490-19BDGI支持从所选 VCO 和低频同步信号（SYSREF）生成高频时钟。 SYSREF 信号在内部与时钟信号同步。 另外还具有延时功能，可实现系统参考信号和时钟信号之间的调整和可控相位延迟，并能调整/延迟个别输出信号。 对四个冗余输入端进行活动监控。8V19N490-19BDGI提供了四种可选的时钟切换模式，用于处理时钟输入故障情况。 增加了自动锁定、单独可编程的输出分频器和相位调整功能，以提高灵活性。8V19N490-19BDGI通过三线 SPI 接口进行配置，并通过内部寄存器和锁定检测（LOCK）输出报告锁定和信号丢失状态。 内部状态位变化也可通过 nINT 输出报告。8V19N490-19BDGI是无线基础设施、雷达/成像和仪器/医疗应用中驱动转换器电路的理想之选。
应用场景
8V19N490-19BDGI主要用于无线基站、通信设备等对时钟精度要求较高的场景，通过优化相位噪声性能满足高速信号传输需求。
