深圳市明佳达电子有限公司供求 ADI【AD5726YRSZ-1500】四通道、12位、串行输入、单极性/双极性、电压输出DAC。下面是该DAC的详细介绍：
说明

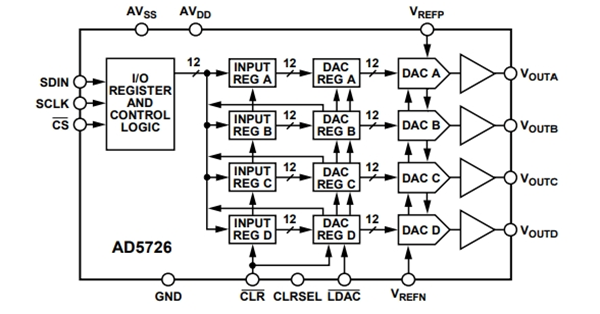

AD5726YRSZ-1500是一款四通道、12位、串行输入、电压输出数模转换器(DAC)，采用ADI公司的iCMOS®工艺技术制造，可保证单调性，积分非线性(INL)误差最大值为±1 LSB。
输出电压摆幅由两个基准电压输入VREFP和VREFN设置。 当VREFN输入设置为0 V且VREFP输入设置为正电压时，AD5726YRSZ-1500可提供单极性正输出范围。采用类似的配置，即VREFP为0 V且VREFP 输入设置为0 V且VREFP输入设置为正电压时，AD5726YRSZ-1500可提供单极性正输出范围。采用类似的配置，即VREFP为0 V且VREFN为负电压时，AD5726YRSZ-1500可提供单极性负输出范围。
双极性输出通过VREFP和VREFN均与非零电压相连来配置。这种设置输出电压范围的方法不依赖于温度系数不同的内部与外部电阻，因此优于双极性偏移方法。
AD5726YRSZ-1500采用串行接口，能够以最高30 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。利用异步CLR功能，可将所有DAC寄存器清零至用户可选的零电平或中间电平输出。
AD5726YRSZ-1500采用20引脚SSOP封装。它可以采用各种电源和基准电压工作，电源电压范围为+5 V至±15 V单电源，基准电压范围为+2.5 V至±10 V。采用±15 V电源供电时，功耗低于240 mW；采用+5 V电源供电时，功耗仅为30 mW。该器件的工作温度范围为−40°C至+125°C。
核心特性
工作电压：+5 V至±15 V
单极性或双极性工作
积分非线性(INL)误差：±1 LSB（最大值）；
微分非线性(DNL)误差：±1 LSB（最大值）
在工作温度范围内保证单调性
双缓冲输入
通过LDAC同时更新
异步CLR清零至零电平或中间电平
基本参数
位数：12
数模转换器数：4
建立时间：13µs（典型值）
输出类型：Voltage - Buffered
差分输出：无
数据接口：SPI，DSP
参考类型：外部
电压 - 供电，模拟：±5V ~ 15V
电压 - 供电，数字：5V ~ 15V
INL/DNL (LSB)：±1（最大），±1（最大）
架构：R-2R
工作温度：-40°C ~ 125°C
封装/外壳：20-SSOP
- 工业自动化
- 闭环伺服控制、过程控制
- 汽车测试与测量
- 可编程逻辑控制器
