LT3066EDE ：ADI 具可编程电流限值和主动输出放电功能的 45V VIN、500mA 低噪声、线性稳压器
产品详情
LT3066EDE是一款微功率、低噪声、低压差电压 (LDO) 线性稳压器，其工作在一个 1.8V 至 45V 的输入电压范围内。此外，LT3066EDE可提供 500mA 的输出电流和一个 300mV 的典型压差电压。单个外部电容器提供了可编程低噪声基准性能和输出软起动功能。

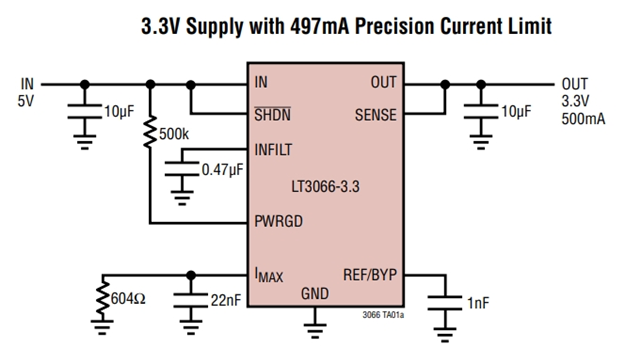

LT3066EDE由单个电阻器负责设置 LT3066 的电流限值，并可在一个很宽的输入电压和温度范围内实现 ±10% 的准确度。一个 PWRGD 标记用于指示输出调节。
LT3066EDE具有一个下拉 NMOS，这负责在 SHDN 或 IN 被驱动至低电平的情况下对输出进行放电。
LT3066EDE利用低 ESR 陶瓷电容器优化了稳定性和瞬态响应，所需的最小电容为 3.3μF。内部保护电路包括具折返的电流限制、热限制、反向电池保护、反向电流保护和反向输出保护。
LT3066EDE具有可用的 3.3V 和 5V 固定输出电压，以及可用作一款具 0.6V 至 19V 输出电压范围的可调型器件。这款器件采用耐热性能增强型 12 引脚 4mm x 3mm DFN 和 MSOP 封装。
其主要特性包括：
输入电压范围：1.8V 至 45V
输出电流：500mA
主动输出放电
压差电压：300mV
可编程精准电流限值：±10%
电源良好标记
输入滤波用于实现高 PSRR
低噪声：25μVRMS (10Hz 至 100kHz)
可调输出 (VREF = VOUT(MIN) = 600mV)
输出容差：±2% (在整个电压、负载和温度范围内)
可在采用低 ESR 陶瓷输出电容器 (最小电容值为 3.3μF) 时保持稳定
单个电容器用于实现基准的软起动并降低输出噪声
折返电流限制保护
停机电流：<3μA
反向电池和热限制保护
12 引脚 4mm x 3mm DFN 封装
应用场景
LT3066EDE通过单一外部电容实现电压调节与启动控制，适用于对功耗和稳定性要求较高的场景。主要包括：
电池供电型系统
汽车电源
工业电源
航空电子设备电源
便携式仪器
