LT1999HS8-20是一款高速、精准的电流检测放大器，专为在一个宽共模范围内监视双向电流而设计。LT1999HS8-20可提供三种增益选项：10V/V、20V/V 和 50V/V。以下是其主要规格：
放大器类型：电流检测
电路数：1
输出类型：-
压摆率：3V/µs
-3db 带宽：2 MHz
电流 - 输入偏置：137.5 µA
电压 - 输入补偿：500 µV
电流 - 供电：5.8mA
电压 - 跨度（最小值）：4.5 V
电压 - 跨度（最大值）：5.5 V
工作温度：-40°C ~ 125°C
安装类型：表面贴装型
封装/外壳：8-SOIC

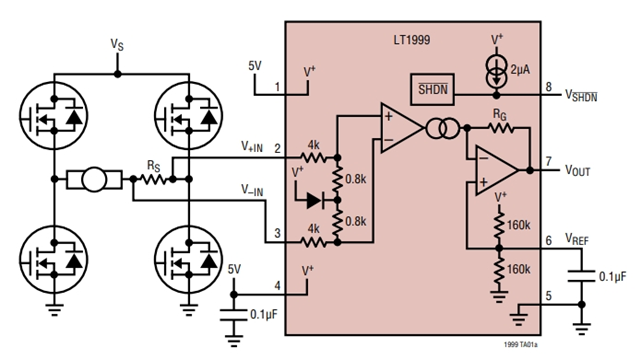

LT1999HS8-20通过一个外部阻性分路器来检测电流，并产生一个输出电压，可指示检测电流的数值和方向。输出电压以位于电源电压与地之间的中间电压为参考电位，或者也可以采用一个外部电压来设定参考电平。
LT1999HS8-20还具有一个 2MHz 带宽和一个 –5V 至 80V 的共模输入范围，因而适合于监视 H 桥电机控制器中的电流、开关电源、螺线管电流、以及电池充电电流 (从满充电至电量耗尽)。
应用场景
高端或低端电流检测
H 桥电机控制
螺线管电流检测
高电压数据采集
PWM 控制环路
熔丝 / MOSFET 监视
此外，LT1999HS8-20主要具备以下功能特点：
具有3种增益选项的缓冲输出：10V/V、20V/V、50V/V
增益精度：0.5%（最大值）
输入共模电压范围：–5V至80V
AC CMRR > 80dB (100kHz)
输入失调电压：1.5mV（最大值）
–3dB带宽：2MHz
在整个共模范围内实现顺畅的连续操作
4kV HBM容差和1kV CDM容差
低功耗关断：<10µA
工作温度范围：-55°C至150°C
8引脚SO（窄体）封装
AEC-Q100通过汽车应用认证
