【LTC4370CDE】一款内置 MOSFET 理想二极管的双电源均流控制器

  LTC4370CDE是(ADI)推出的双电源均流控制器,采用16引脚DFN封装,主要特点包括:

在两个电源之间共享负载

可免除增设输入电源有源控制的需要

无需共享总线

可隔离反向电流

在启动或故障期间无贯通电流

0V 至 18V 高压侧运作

使能输入

MOSFET 导通状态输出

双通道理想二极管模式

16 引脚 DFN (4mm x 3mm) 封装和 MSOP 封装

更多细节

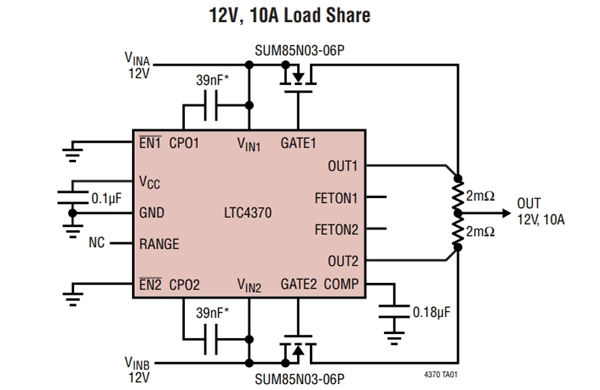

LTC4370CDE是一款内置 MOSFET 理想二极管的双电源均流控制器。这些二极管负责隔离在启动和故障情况下的反向电流和贯通电流。可对其正向电压进行调节以在电源之间共用负载电流。与其他的均流方法不同,LTC4370CDE不需要在电源上布设共享总线或修整引脚。



最大 MOSFET 电压降可利用一个电阻器设定。快速栅极接通减小了电源切换期间的负载电压降。如果输入电源发生故障或短路,则快速关断可较大限度地抑制反向电流瞬变。



LTC4370CDE控制器可在 2.9V 至 18V 的电源范围内运作。对于较低的电源轨电压,需要在 VCC 引脚上连接一个外部电源。使能输入可用于关断 MOSFET 以及把控制器置于一种低电流状态。状态输出负责指示 MOSFET 是处于导通还是关断状态。可以停用负载均分功能以将 LTC4370CDE变为一个双通道理想二极管控制器。



应用领域

LTC4370CDE可通过外部信号控制MOSFET导通状态,支持低电流待机模式,广泛应用于以下领域:

冗余电源

高可用性系统和服务器

电信和网络基础设施



关键参数

产品:LTC4370CDE

类型:均流控制器

FET 类型:N 通道

比率 - 输入:输出:2:1

内部开关:无

延迟时间 - 开启:400 ns

延迟时间 - 关闭:400 ns

电流 - 输出(最大值):-

电流 - 供电:2.1 mA

电压 - 供电:2.9V ~ 18V

应用:冗余电源,电信基础结构

工作温度:0°C ~ 70°C

安装类型:表面贴装型

封装/外壳:16-WFDFN
