MAX20049ATEF 是业界最小的ADAS应用PMIC，采用3mm×3mm的 TQFN封装 ，支持汽车摄像模块的供电需求。 它具有以下主要特性：
较小方案尺寸
16引脚、侧面可润湿(3mm x 3mm) TQFN封装，带裸焊盘
低导通时间架构，无需级联Buck转换器
4V至17V较宽输电压范围，支持同轴电缆供电
固定输出电压选项
降低EMI
扩频调制选项
引脚排列允许开关节点的紧凑PCB布局
自保护、高可靠
过压和欠压监测、过压保护、热关断和短路保护
500mV输入滞回，支持低速启动条件下的低成本、长电缆传输
支持汽车应用
汽车级温度范围
AEC-Q100认证
MAX20049 说明

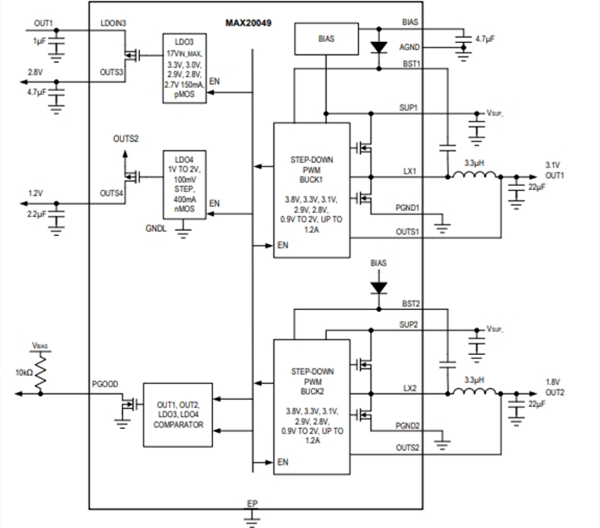

MAX20049ATEF 为双通道降压型转换器IC，带有两个低压差调节器(LDO)，为汽车摄像机提供单芯片方案。两个降压型转换器设计工作在定频PWM方式，MAX20049ATEF 的输入电压为5V至17V，专用的高压输入允许实现灵活的方案。
MAX20049ATEF 提供对全部四路输出电压轨的电压监测。检测到过压或欠压时，电源就会拉低。为支持较长且低廉的同轴电缆，MAX20049ATEF 具有500mV SUP1滞回。两个buck转换器均提供非常短的导通时间，且允许利用17V输入产生0.9V输出。高频操作允许使用全陶瓷电容设计，以及小尺寸外部元件。低电阻片上开关在确保高效的同时最大程度降低关键电感。
输出电压由工厂设定，覆盖需要3.3V、3.0V、2.9V、2.8V或2.7V的各种图像传感器。第二级电源覆盖典型的1.8V、1.2V、1.1V及1.0V以下范围，MAX20049ATEF 适用于串行器和存储器。多种电压选项，提高了摄像机设计的灵活性，具体信息在输出电压选择部分中给出。
MAX20049ATEF 的保护特性包括逐周期限流、带自动恢复功能的热关断保护。buck转换器彼此180°反相工作，最大程度降低输入电流纹波。
典型应用领域
摄像机模块 — 全景、后、前摄像机
负载点
此外，MAX20049ATEF 的性能参数如下：
拓扑：降压（2），线性（LDO）（2）
输出数：4
频率 - 开关：2.2MHz
电压/电流 - 输出 1：固定，固定，固定，3V，500mA
电压/电流 - 输出 2：固定，固定，固定，3.1V，-
电压/电流 - 输出 3：固定，固定，固定，3.3V，-
带 LED 驱动器：无
带监控器：无
带定序器：无
电压 - 供电：5V ~ 17V
工作温度：-40°C ~ 125°C
等级：汽车级
资质：AEC-Q100
安装类型：表面贴装，可润湿侧翼
封装/外壳：16-WFQFN
