ADS9234RIRHBR：14 位、3.5MSPS、双路、同步采样 SAR 模数转换器 (ADC)
说明
ADS9234RIRHBR是一款引脚兼容型高速双通道同步采样模数转换器 (ADC)，具有集成基准电压和基准电压缓冲器。该器件可由 5V 单电源供电运行，支持单极和全差分模拟输入信号，具有出色的直流和交流规格。ADS9234RIRHBR具有高达 1.5MHz 的模拟输入频率，交流性能出色，因此适合高带宽数据采集 (DAQ) 系统。
ADS9234RIRHBR支持 SPI 兼容串行（增强型 SPI）和字节宽并行接口，因此易于与多种微控制器、数字信号处理器 (DSP) 和现场可编程门阵列 (FPGA) 搭配使用。此器件还支持数据平均功能，该功能可提升高噪声环境中的交流性能。
ADS9234RIRHBR采用节省空间的 5mm × 5mm VQFN 封装。ADS9234RIRHBR的额定扩展温度范围为 –40°C 至 +125°C。
其主要特性包括：
• 高分辨率、高吞吐量：
– ADS9224R：16 位、3MSPS、低延迟：333ns
– ADS9234R：14 位、3.5MSPS、低延迟：285ns
• 两个单极、完全差分同步采样通道
• 出色的直流和交流性能：
– ADS9224R：
– 16 位 NMC DNL，±2LSB 最大 INL
– 94dB SNR、–109dB THD
– 1MHz 时为 88dB SINAD
– ADS9234R：
– 14 位 NMC DNL，±1LSB 最大 INL
– 85.6dB SNR、–106dB THD
– 1MHz 时为 84dB SINAD
• 特性集成：
– 内部基准和基准缓冲器
– 用于设置共模的内部 REFby2 缓冲器
– 数据平均
• 适用于 MCU 和 FPGA 的增强型 SPI 接口：
– 宽读取周期，可借助 MCU 读取数据
– 用于通过数字隔离器进行数据传输的时钟重计时器
– 适用于 FPGA 的 DDR 模式
– 并行字节模式，方便对接
• 扩展温度范围：–40°C 至 +125°C
应用场景
ADS9234RIRHBR适用于需要高精度模拟到数字转换的各种应用，如：

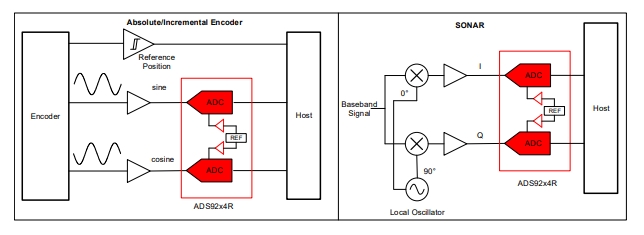

• 光学编码器：增量和绝对编码器
• 声纳接收器
• 光纤网络：EDFA 增益控制环路
• 电源质量测量
• 数字电源
• I/Q 解调器
• 医疗成像：CT 扫描仪、MRI 扫描仪
• 阻抗分析仪
基本参数
位数：14
采样率（每秒）：3.5M
输入数：2
输入类型：差分
数据接口：SPI
配置：ADC
比率 - S/H:ADC：0：1
A/D 转换器数：2
架构：SAR
参考类型：外部，内部
电压 - 供电，模拟：4.5V ~ 5.5V
电压 - 供电，数字：1.65V ~ 5.5V
特性：同步采样
工作温度：-40°C ~ 125°C
封装/外壳：32-VFQFN
