——无基准 5 LVCMOS 输出可编程 BAW 时钟发生器
其主要特性包括
• 集成 BAW 谐振器，无需外部基准
• 灵活的频率生成：
– 100MHz 至 400MHz 双通道分数输出分频器(FOD)
– 两个通道分频器：多达三个独特的输出频率，范围为 2.5MHz 至 200MHz
• 示例： OUTA/B/C/D/E = 25MHz
• 示例：OUTA/B = 100MHz，OUTC/D =50MHz，OUTE = 25MHz
– 支持的 1.8V/2.5V/3.3V LVCMOS 输出，最高可达 200MHz
– 在 OUTA 至 OUTE 引脚上生成多达 5 个LVCMOS 时钟
• ±25ppm 总输出频率稳定性
• 2 个运行模式：I2C 或预编程 OTP
• –40°C 至 85°C 环境温度。
• 混合 SSC 和非 SSC 输出支持
• 可编程 SSC 调制深度
– 预编程：–0.1%、–0.25%、–0.3% 和 –0.5% 向下展频
– 寄存器可编程：–0.1% 至 –3% 向下展频或±0.05% 至 ±1.5% 中心展频
• VDD = VDDO = 1.8V/2.5V/3.3V ± 5%
• 启动时间小于 5ms
• 当输出来自同一 FOD 时，输出到输出偏移小于50ps
• 失效防护输入和 VDD 引脚
描述

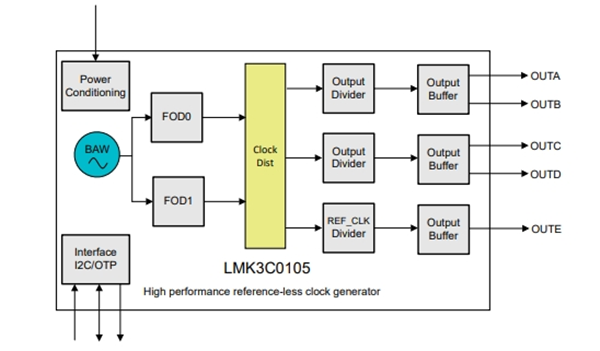

LMK3C0105V33RERR 是一款具有 SSC 支持的 5 输出无基准时钟发生器。该器件基于 TI 专有的体声波 (BAW) 技术，无需任何晶体或外部时钟基准即可提供 ±25ppm 时钟输出。该器件可以同时提供 5 个 SSC 时钟、5 个非 SSC 时钟、或者混合 SSC 和非 SSC 时钟。五个输出最多可生成三种不同的输出频率。每个输出通道都可以选择任一 FOD 作为频率源以生成四个 LVCMOS 时钟；REF_CTRL 引脚用作第五个 LVCMOS 时钟输出，可选择任一 FOD 作为源。
可通过 GPIO 引脚或 I2C 接口轻松配置该器件。LMK3C0105V33RERR 具有非常好的 PSNR，无需任何外部 LDO。
基本参数
类型：时钟发生器
PLL：无
输入：-
输出：LVCMOS
电路数：1
比率 - 输入:输出：0:5
差分 - 输入:输出：无/无
频率 - 最大值：200MHz
分频器/倍频器：无/是
电压 - 供电：1.71V ~ 1.89V，2.375V ~ 2.625V，3.135V ~ 3.465V
工作温度：-40°C ~ 85°C（TA）
安装类型：表面贴装型
封装/外壳：16-TFQFN
目标应用
LMK3C0105V33RERR 广泛应用于以下领域：
• 替代晶体（最多 5 个单端时钟）
• ASIC、FPGA、MCU 参考时钟
• 工业通信
• 工业 PC
• 人机界面 (HMI)
• 有线网络
