LTC2141CUP-12是一款12位、40Msps、低功耗的双通道模数转换器（ADC），专为高频和宽动态范围信号的数字化处理而设计。
其主要特性包括：
两通道同时采样 ADC
70.8dB SNR
89dB SFDR
低功率：92mW / 65mW / 48mW (总值)
46mW / 33mW / 24mW (每通道)
单 1.8V 电源
CMOS、DDR CMOS、或 DDR LVDS 输出
可选的输入范围：1VP-P 至 2VP-P
750MHz 满功率带宽采样及保持 (S/H)
可任选的数据输出随机函数发生器
可任选的时钟占空比稳定器
睡眠和打盹模式
用于配置的串行 SPI 端口
引脚 (9mm x 9mm) QFN 封装

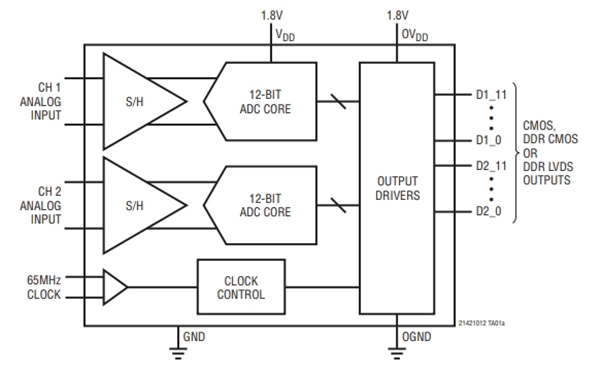

概述
LTC2141CUP-12器件非常适合要求苛刻的通信应用，其 AC 性能包括 70.8dB SNR 和 89dB 无寄生动态范围 (SFDR)。0.08psRMS 的超低抖动实现了 IF 频率的欠采样和卓越的噪声性能。
DC 规格包括整个温度范围内的 ±0.3LSB INL (典型值)、±0.1LSB DNL (典型值) 和无漏失码。LTC2141CUP-12转换噪声为 0.3LSBRMS。
LTC2141CUP-12的数字输出可以是全速率 CMOS、双倍数据速率 CMOS 或双倍数据速率 LVDS。一个单独的输出电源提供了 1.2V 至 1.8V 的 CMOS 输出摆幅。
LTC2141CUP-12可以利用一个正弦波、PECL、LVDS、TTL 或 CMOS 输入对 ENC+ 和 ENC- 输入进行差分或单端驱动。一个任选的时钟占空比稳定器在全速和多种时钟占空比条件下实现了高性能。
技术规格
位数：12
采样率（每秒）：40M
输入数：2
输入类型：差分
数据接口：LVDS - 并行，并行
配置：S/H-ADC
比率 - S/H:ADC：1：1
A/D 转换器数：2
架构：管线
参考类型：外部，内部
电压 - 供电，模拟：1.7V ~ 1.9V
电压 - 供电，数字：1.7V ~ 1.9V
特性：同步采样
工作温度：0°C ~ 70°C
封装/外壳：64-WFQFN
应用场景
LTC2141CUP-12非常适合要求苛刻的通信应用，主要包括：
通信
软件定义无线电
便携式医学成像
多通道数据采集
非破坏性测试
