明佳达电子供应（Maxim）MAX11214EUG模数转换器：24位、5mW、140dB SNR、32ksps Δ-Σ ADC，集成PGA
MAX11214EUG具备以下关键参数
位数：24
采样率（每秒）：32k
输入数：1
输入类型：差分
数据接口：SPI
配置：PGA-ADC
比率 - S/H:ADC：-
A/D 转换器数：1
架构：三角积分
参考类型：外部
电压 - 供电，模拟：±1.8V，2.7V ~ 3.6V
电压 - 供电，数字：2V ~ 3.6V
特性：PGA
工作温度：-40°C ~ 85°C
封装/外壳：24-TSSOP
安装类型：表面贴装型
描述

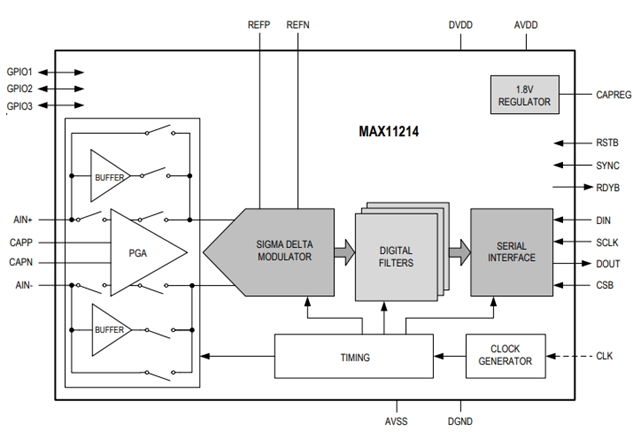

MAX11214EUG为24位Δ-Σ ADC，具有优异的140dB SNR，5mW超低功耗。高达32ksps的采样率支持高精度直流和交流测量。的采样率支持高精度交/直流测量。可保证最大4ppm积分非线性，-122dB THD。MAX11214EUG通过SPI兼容串行接口通信，采用小尺寸24引脚TSSOP封装。
MAX11214EUG提供可编程增益放大器，噪声仅为6.5nV/，增益设置范围为1至128倍。缓冲器可提供信号输入与开关电容采样网络之间的隔离，允许MAX11214EUG直接与高阻抗源配合使用，不会影响有效动态范围。
MAX11214EUG采用2.7V至3.6V单电源模拟供电，或采用±1.8V双电源模拟供电，允许被采样模拟输入低于地电位。数字电源范围为2.0V至3.6V，允许与2.5V、3V或3.3V逻辑连接。
应用场景
MAX11214EUG适用于高精度测量和需要低功耗的应用场景，如：
ATE
高精度便携式传感器
医疗装置
科学仪器
地震数据采集
MAX11214EUG主要具备以下功能：
高分辨率，适用于宽动态范围仪器仪表
134dB SNR @ 15.6sps
124dB SNR @ 500sps
21位无噪声分辨率 @ 50sps
18.6位无噪声分辨率 @ 1ksps
电池寿命较长，适用于便携应用
AVDD的工作模式电流为1.2mA
AVDD的PGA低噪声模式电流为2.6mA
1μA休眠电流
高精度直流测量
1ppm INL (典型值)，4ppm (最大值)
单电源或双电源供电，灵活的输入电压范围
2.7V至3.6V (单电源)或±1.8V (双电源)
灵活的高性能滤波器架构，简化设计
可编程SINC + FIR + IIR
线性或最小相位响应
可编程高通滤波器
可选择FIR数据率：62.5sps至8ksps
支持系统集成
低噪声PGA，增益可设置为1、2、4、8、16、32、64、128
信号缓冲器选项
3个通用I/O
可根据需要进行器件和系统的增益、失调校准
可靠的24引脚TSSOP封装
