明佳达电子【供应时钟缓冲器】ADCLK944BCPZ：2.5 V/3.3 V、4路LVPECL输出、SiGe时钟扇出缓冲器
主要特性
工作频率：7.0 GHz
宽带随机抖动：50 fs均方根值
片内输入端接
电源(VCC − VEE): 2.5 V 至 3.3 V
概述
ADCLK944BCPZ是一款超快型时钟扇出缓冲器，采用ADI公司专有的XFCB3硅锗(SiGe)双极性工艺制造。这款器件设计用于要求低抖动性能的高速应用。

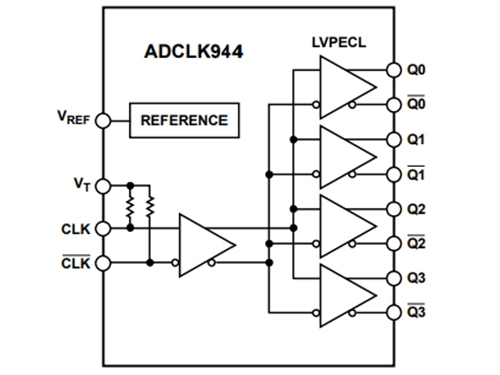

该器件具有一路配中心抽头、差分、100 Ω片内端接电阻的差分输入，支持直流耦合LVPECL、CML、3.3 V CMOS（单端）输入和交流耦合1.8 V CMOS、LVDS、LVPECL输入。 VREF 引脚可用来为交流耦合输入提供偏置。
ADCLK944BCPZ具有4个全摆幅的发射极耦合逻辑(ECL)输出驱动器。对于LVPECL（正ECL）输出，可将 VCC 偏置到正电源，VEE 偏置到地。对于ECL输出，可将 VCC 偏置到地，VEE 偏置到负电源。
ECL输出级设计成将每端800 mV直接驱动至端接于VCC − 2 V的50 Ω电阻，从而获得1.6 V的总差分输出摆幅。
ADCLK944BCPZ采用16引脚LFCSP封装，额定工作温度范围为−40°C至+85°C的标准工业温度范围。
基本信息
型号：ADCLK944BCPZ
类型：扇出缓冲器（分配）
电路数：1
比率 - 输入:输出：1：4
差分 - 输入:输出：是/是
输入：CML，CMOS，LVDS，LVPECL
输出：ECL，LVPECL
频率 - 最大值：7 GHz
电压 - 供电：2.375V ~ 3.63V
工作温度：-40°C ~ 85°C
安装类型：表面贴装型
封装/外壳：16-LFCSP
应用领域
ADCLK944BCPZ广泛应用于以下领域：
低抖动时钟分配
时钟与数据信号恢复
电平转换
无线通信
有线通信
医疗和工业成像
自动测试设备和高性能仪器仪表
