AD9656BCPZ-125：四通道、16位、125 MSPS JESD204B 1.8 V模数转换器(ADC)
概述

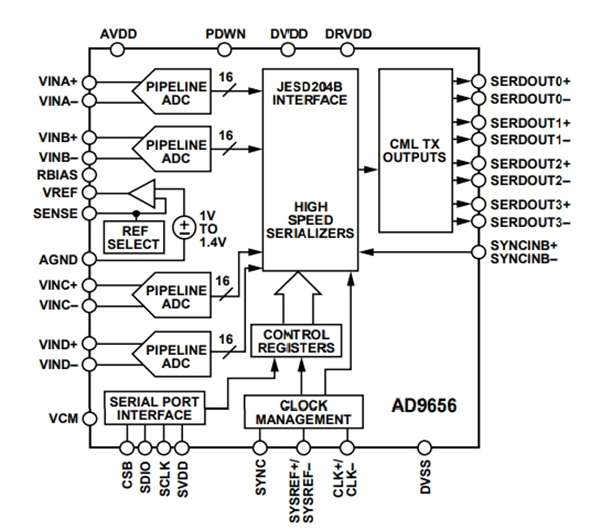

AD9656BCPZ-125是一款由 ADI公司 生产的四通道、16位、125 MSPS模数转换器（ADC），其专为低成本、低功耗、小尺寸和易用性而设计。AD9656BCPZ-125内置片内采样保持电路，具有出色的动态性能和低功耗特性，适合需要小封装尺寸的应用场景。
AD9656BCPZ-125的主要特性包括：
1、尺寸小巧：一个小型8 mm x 8 mm封装中集成4个ADC。
2、片内锁相环(PLL)允许用户提供单个ADC采样时钟，对应的JESD204B数据速率时钟由PLL乘以该ADC采样时钟产生
3、可配置的JESD204B输出模块支持每通道最高6.4 Gbps的采样速率。
4、JESD204B输出模块支持1/2/4通道配置
5、低功耗：2通道、125 MSPS时每通道功耗为198 mW。
6、SPI控制提供丰富灵活的特性，可满足各种特定系统的需求。
该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。无需外部基准电压源或驱动器件即可满足许多应用需求。
它还支持独立关断各通道；禁用所有通道时，典型功耗低于2 mW。AD9656BCPZ-125内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程输出时钟与数据对准、生成数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。
应用领域
AD9656BCPZ-125高速ADC广泛应用于以下领域：
医疗成像
高速成像
正交无线电接收机
分集无线电接收机
便携式测试设备
性能参数
分辨率：16 bit
通道数量：4 Channel
接口类型：SPI
采样比：125 MS/s
输入类型：Differential
结构：Pipeline
模拟电源电压：1.8 V
数字电源电压：1.8 V
SNR – 信噪比：80.1 dBFS
最小工作温度：- 40 C
最大工作温度：+ 85 C
封装 / 箱体：LFCSP-56
湿度敏感性：Yes
转换器数量：4 Converter
工作电源电压：1.8 V
产品类型：ADCs - Analog to Digital Converters
参考类型：Internal
参考电压：1.4 V
电源电压-最大：1.8 V
电源电压-最小：1.8 V
单位重量：226.645 g
