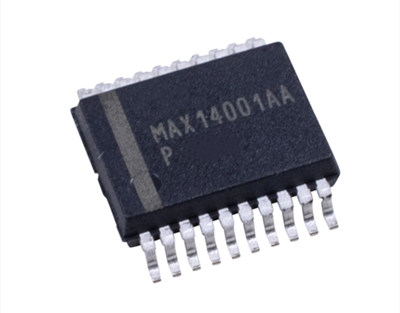

MAX14001AAP是一款可配置的隔离式10位模数转换器（ADC），适用于多范围二进制输入信号。
一、概述

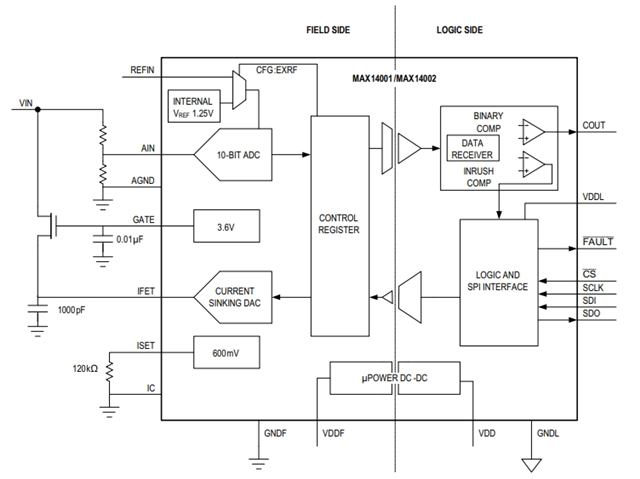

MAX14001AAP是隔离型、单通道模数转换器(ADC)，带有可编程电压比较器和浪涌电流控制，优化用于可配置二进制输入应用。MAX14001AAP的二进制输入侧(现场侧)和比较器输出/SPI侧(逻辑侧)提供3.75kVRMS集成隔离。集成、隔离型、DC-DC转换器为所有现场侧电路供电，所以即使没有输入信号也可以执行现场侧诊断。20引脚SSOP封装提供5.5mm爬电距离和间隙，II级CTI等级。
MAX14001AAP将隔离阻障现场侧的输入电压连续数字化，并通过隔离阻障将数据发送到器件的逻辑侧，然后即可将输入电压与可编程门限进行比较。如果输入电压高于上限或者低于下限，二进制比较器输出引脚为高电平。禁止滤波时，比较器对输入变化的响应时间小于150μs；使能滤波时，比较器采用最新2、4或8个ADC读数的滑动平均。滤波和未滤波ADC读数均通过5MHz SPI端口提供，该端口也用于设置比较器门限和其它器件配置。
MAX14001AAP通过外部、高电压FET控制二进制输入的电流。该电流清理继电器触点以及衰减输入噪声。监测ADC读数的浪涌比较器触发浪涌电流或润湿脉冲。浪涌触发门限、电流幅值和电流持续时间在MAX14001AAP中全部是可编程的，但在MAX14002中是固定值。高电压FET不提供浪涌电流时，切换至偏压模式。偏压模式在二进制输入上提供小电流负载，以衰减容性耦合噪声。在MAX14001AAP中，偏置电流可在50μA至3.75mA范围内编程。这样允许实现噪声衰减和功耗之间的最佳平衡。
二、性能参数
位数：10
采样率（每秒）：10k
输入数：1
输入类型：单端
数据接口：SPI
配置：S/H-ADC
比率 - S/H:ADC：1：1
A/D 转换器数：1
架构：SAR
参考类型：外部，内部
电压 - 供电，模拟：3V ~ 3.6V
电压 - 供电，数字：1.71V ~ 5.5V
特性：-
工作温度：-40°C ~ 125°C
封装/外壳：20-SSOP
安装类型：表面贴装型
三、应用场景
MAX14001AAP适用于需要高精度、低功耗的隔离ADC的应用场景，包括：
配电自动化
高压二进制输入(12V–300V)
工业控制、多范围、数字输入模块，独立隔离输入
变电站自动化
四、主要特性
MAX14001AAP支持可靠地检测二进制输入：
可编程输入偏置电流抑制线路噪声
3.75kVRMS隔离，可持续60 s
5.5mm爬电距离和间隙
II级CTI等级封装材料
MAX14001AAP高度集成降低BOM和电路板空间：
10位、10ksps ADC
二进制门限比较器
驱动耗尽型FET的控制电路
数据和DC-DC电源双隔离
20-SSOP封装
MAX14001AAP提高设备“运行时间”以及简化系统维护：
支持现场侧诊断
自动自检
MAX14001AAP具有无可比拟的灵活性：
可编程输入门限上限和下限
可编程浪涌电流激活门限、幅值和持续时间
菊链连接SPI接口
