DAC70004IDMDR是一款具有1LSB INL/DNL的超小型、真正14位四路电压输出DAC，适用于高精度应用场景。
一、性能参数
DAC70004IDMDR具有以下主要参数：
位数：14
数模转换器数：4
建立时间：8µs
输出类型：Voltage - Buffered
差分输出：无
数据接口：SPI，DSP
参考类型：外部
电压 - 供电，模拟：2.7V ~ 5.5V
电压 - 供电，数字：2.7V ~ 5.5V
INL/DNL (LSB)：-，±1（最大）
架构：R-2R
工作温度：-40°C ~ 125°C
器件封装：14-VSON（4x3）
安装类型：表面贴装型

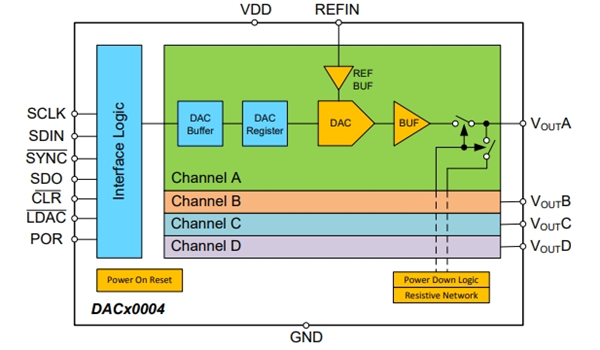

二、概述
DAC70004IDMDR是14 位高精度、低功耗、电压输出、四通道数模转换器 (DAC)。该器件通过设计可保证单调性，拥有低于 1 LSB（最大值）的出色线性度。DAC 的基准输入在内部通过专用基准缓冲器进行缓冲。
DAC70004IDMDR器件配有上电复位电路，用于确保 DAC 输出在零量程或量程中点处上电（具体取决于 POR 引脚的状态）并保持该状态直到器件中写入有效编码为止。这些器件的电流消耗非常低（1mA/通道），是便携式、电池供电类设备的理想选择。这些器件还包含一种掉电特性。该特性可将 5V 电压下的流耗降至 3µA（典型值）。
此外，DAC70004IDMDR器件使用一个运行时钟速率高达 50MHz 的通用三线制串口。DAC70004IDMDR器件还包含一个 SDO 引脚，该引脚能够以菊花链形式连接多个器件。此接口与标准 SPI™， QSPI™、Microwire 以及数字信号处理器 (DSP) 接口兼容。
三、特点
DAC70004IDMDR的主要特点包括：
真正的 16 位性能：1 LSB 积分非线性 (INL)/微分非线性 (DNL)（最大值）
超低毛刺脉冲能量：1nV-s
宽电源电压范围：2.7V 至 5.5V
支持轨到轨运行的输出缓冲器
电流消耗：1mA/通道
50Mhz、四线制或三线制串行外设接口 (SPI) 兼容接口
用于回读和菊花链连接的 SDO 引脚
上电复位至零量程或量程中点
温度范围：-40°C 至 +125°C
四、应用领域
DAC70004IDMDR数模转换器适用于各种需要高精度数模转换的应用，
• 便携式仪表
• 可编程逻辑控制器 (PLC) 模拟输出模块(4mA20mA)
• 闭环伺服器控制
• 数据采集系统
