TMS320F28374DZWTS 双核实时微控制器
——具有 800MIPS、2 个 CPU、2 个 CLA、FPU、TMU、512KB 闪存、EMIF、12 位 ADC 的 C2000™ 32 位 MCU
说明
C2000™ 32 位微控制器针对处理、感应和驱动进行了优化，可提高实时控制应用（如工业电机驱动器、光伏逆变器和数字电源、电动汽车和运输、电机控制以及感应和信号处理）的闭环性能。C2000 系列包括高级性能 MCU 和入门级性能 MCU。
TMS320F28374DZWTS是一款功能强大的 32 位浮点微控制器单元 (MCU)，专为工业电机驱动器、光伏逆变器和数字电源、电动汽车和运输以及感应和信号处理等高级闭环控制应用而设计。为了加速应用开发，提供了适用于 C2000 MCU 的 DigitalPower 软件开发套件 (SDK) 和适用于 C2000™ MCU 的 MotorControl 软件开发套件 (SDK)。TMS320F28374DZWTS支持新型双核 C28x 架构，显著提升了系统性能。此外，集成式模拟和控制外设还允许设计人员整合控制架构，并消除了高端系统对多处理器的需求。

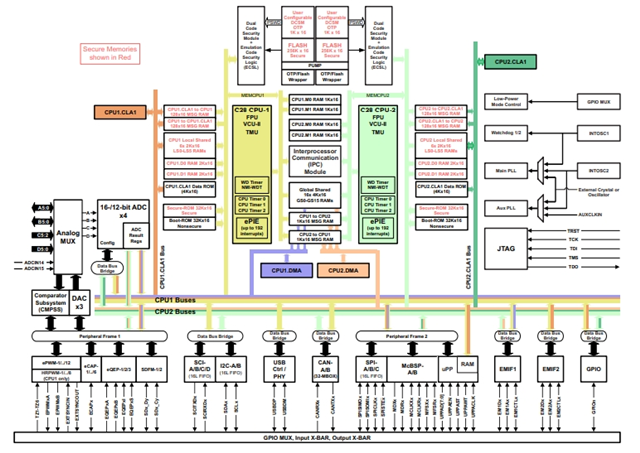

双实时控制子系统基于 TI 的 32 位 C28x 浮点 CPU，每个内核均可提供 200MHz 的信号处理性能。C28x CPU 的性能通过新型 TMU 加速器和 VCU 加速器得到了进一步提升，TMU 加速器能够快速执行变换和转矩环路计算中常见的三角运算的算法；VCU 加速器能够缩短编码应用中常见的复杂数学运算的时间。
此外，TMS320F28374DZWTS支持512KB且具有误差校正代码（ECC） 的板载闪存以及86KB 的 SRAM。每个 CPU 上还具有两个 128 位安全区用于代码保护。
技术参数
核心处理器：C28x
内核规格：32 位双核
速度：200MHz
连接能力：CANbus，EBI/EMI，I2C，McBSP，SCI，SPI，uPP，UART/USART，USB
外设：DMA，POR，PWM，WDT
I/O 数：169
程序存储容量：512KB（256K x 16）
程序存储器类型：闪存
EEPROM 容量：-
RAM 大小：86K x 16
电压 - 供电 (Vcc/Vdd)：1.14V ~ 3.47V
数据转换器：A/D 24x12b; D/A 3x12b
振荡器类型：内部
工作温度：-40°C ~ 125°C（TJ）
安装类型：表面贴装型
器件封装：337-NFBGA（16x16）
应用领域
TMS320F28374DZWTS适用于需要高实时性和复杂计算能力的应用场景，如：
• 中距离/短距离雷达
• 牵引逆变器电机控制
• HVAC 大型商用电机控制
• 自动分拣设备
• CNC 控制
• 交流充电（桩）站
• 直流充电（桩）站
• 电动汽车充电站电源模块
• 能量存储电源转换系统 (PCS)
• 中央逆变器
• 太阳能电源优化器
• 串式逆变器
• 逆变器和电机控制
• 车载充电器 (OBC) 和无线充电器
• 线性电机分段控制器
• 伺服驱动器控制模块
• 交流输入 BLDC 电机驱动器
• 直流输入 BLDC 电机驱动器
• 工业交流-直流
• 三相 UPS
TMS320F28374DZWTS具有以下主要特性：
双核架构：两个TMS320C28x 32位CPU，每个CPU的频率为200MHz。
浮点运算单元：包含IEEE 754单精度浮点单元（FPU），支持复杂的数学运算。
存储容量：片上存储器包括512KB闪存和172KB RAM，支持ECC或奇偶校验保护。
外设接口：两个外部存储器接口（EMIF）支持ASRAM和SDRAM，两个6通道DMA控制器，多达169个可编程GPIO等。
