LMH3401IRMSR 中文资料
——7GHz、超宽带、全差动放大器
主要特性
在直流到 2GHz 的频率范围内具有优异的单端到差分转换性能
7GHz，–3dB 带宽
2GHz 时具备出色的二次谐波 (HD2) 和三次谐波 (HD3) 性能：
10MHz 时为 –96 (HD2)，–102 (HD3)
500MHz 时为 –79 (HD2)，–77 (HD3)
1GHz 时为 –64 (HD2)，–72 (HD3)
2GHz 时为 –55 (HD2)，–40 (HD3)
2GHz 时达到最佳 OIP3 性能：
200MHz 时为 45dBm
1GHz 时为 33dBm
2GHz 时为 24dBm
固定单端到差分电压增益：16dB
噪声因数：200MHz (RS = 50Ω) 时为 9dB
转换率：18,000V/μs
支持单电源或分离电源供电
掉电功能
电源电流：55mA
LMH3401 的说明

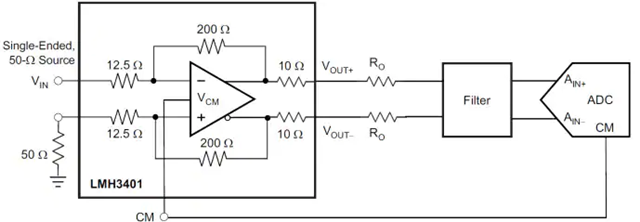

LMH3401IRMSR是一款针对射频 (RF)、中频 (IF) 或高速时域应用进行优化的超高性能差分放大器。此器件非常适合驱动模数转换器 (ADC) 时需要进行单端到差分转换的直流耦合或交流耦合应用。LMH3401IRMSR在单端输入到差分输出模式或差分输入到差分输出模式下工作时产生的二阶和三阶失真非常低。
片上电阻简化了印刷电路板 (PCB) 实现，并能够在 2GHz 的可用带宽内提供最高性能。此性能使得LMH3401IRMSR非常适合测试和测量、宽带通信以及高速数据采集等应用。该器件提供了共模参考输入引脚，以便使放大器输出共模符合 ADC 输入要求。此器件的工作电源电压介于 3.3V 到 5.0V 之间；并且支持双电源供电以满足特定应用需求。
使用 5.0V 电源且达到 275mW 的超低功耗时才能实现这一性能等级。掉电功能还可实现节能。LMH3401IRMSR通过德州仪器 (TI) 的高级互补 BiCMOS 工艺制成，并采用节省空间的 14 引脚超薄四方扁平无引线 (UQFN) 封装，规定的工作温度范围为 –40°C 到 85°C。
应用场景
LMH3401IRMSR广泛应用于以下各种场景中，包括：
每秒千兆次采样 (GSPS) 模数转换器 (ADC) 驱动器
用于高速数据采集的 ADC 驱动器
用于基于微波的 1GBPS 以太网的 ADC 驱动器
数模转换器 (DAC) 缓冲器
宽带增益级
单端到差分转换
电平转换器
