LMX2492RTWR是一款PLL频率合成器，具有斜坡/线性调频脉冲生成功能，适用于500MHz至14GHz的宽频带和低噪声分数N PLL。
主要规格
类型：频率合成器（RF）
PLL：是
输入：时钟
输出：时钟
电路数：1
比率 - 输入:输出：2：1
差分 - 输入:输出：无/无
频率 - 最大值：14GHz
分频器/倍频器：是/是
电压 - 供电：3.15V ~ 3.45V
工作温度：-40°C ~ 85°C
安装类型：表面贴装型

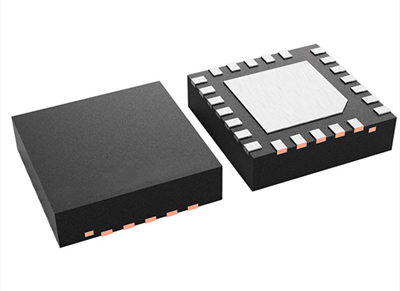

器件封装：24-WQFN（4x4）
产品详情

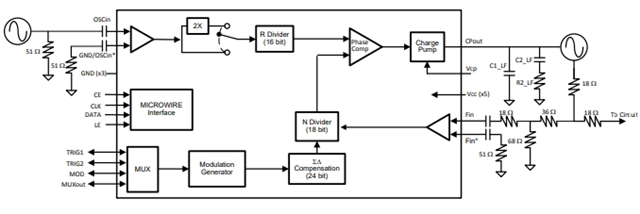

LMX2492RTWR是一款具有斜坡和超宽带信号源发生功能的 14GHz 宽频带三角积分分数 N 分频 PLL。它由一个相位频率检测器、可编程电荷泵以及用于外部 VCO 的高频输入组成。
LMX2492RTWR支持宽范围且灵活的斜升功能类 (class of ramping capabilities)，其中包括 FSK，PSK 和高达 8 个段的可配置分段线性 FM 调制系统配置。它还支持精细的 PLL 分辨率以及相位检测器速率高达 200MHz 的快速斜坡。 LMX2492RTWR的任何一个寄存器均可被回读。
此外，LMX2492RTWR可由单个 3.3V 电源供电运行。 而且，对于电压高达 5.25V 的电荷泵的支持能够免除对于外部放大器的需要，从而获得一个具有更佳相位噪声性能的更简单解决方案。
应用范围
LMX2492RTWR广泛应用于多个领域，包括：
汽车用调频连续波 (FMCW) 雷达
军用雷达
微波回程
测试和测量
卫星通信
无线基础设施
针对高速模数转换器 (ADC) / 数模转换器 (DAC) 的采样时钟
LMX2492RTWR具有以下特点：
-227dBc/Hz 标称 PLL 噪声
500MHz - 14GHz 宽频带 PLL
3.15 -5.25V 电荷泵 PLL 电源
多用途斜坡/超宽带信号源发生
最大相位检测器频率 200MHz
频移键控/相移键控 (FSK/PSK) 调制引脚
数字锁检测
单个 3.3V 电源
汽车用 125°C Q100 1 级认证
非汽车用 (LMX2492) 选项
